パルスファイバレーザ製品群
特徴
- 高パルスエネルギー（＞1mJ）
- 光ファイバメーカならではの独自の光学・製造技術に裏付けされた高信頼性
- 主要光学部品を自社開発・内製化
- 優れたビーム品質（M2 ≦ 1.6）
- 完全空冷
用途例
- 金属・非金属のマーキング
- 半導体材料の加工
- 金属の深掘り（自動車部品）
- 薄膜材料の加工（太陽電池、電子材料）
- 金属のカッティング（装飾品）
- レーザクリーニング
- 塗装剥離
実例（写真）
加工アプリケーション例（マーキング）
ステンレス（SUS304）のカラーマーキング
銅（C1100）のDataMatrixマーキング

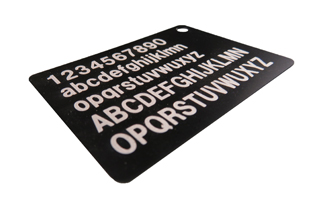

黒アルマイトのマーキング
加工アプリケーション例（深堀、カッティング）

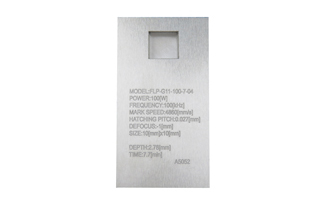

アルミニウム（A5052）の深堀
銅（C1100）の深堀

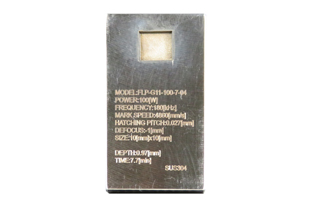

ステンレス（SUS304）の深堀
銀の深堀、ホワイトマーキングおよびカッティング
銅の深堀およびカッティング（表面磨き後）
銀のカッティング
実例（映像）
- 黒アルマイトの画像描写（3倍速再生）
- ステンレス（SUS304）のカラーマーキング（3倍速再生）
- 黒アルマイト（70mm✖50mm）のマーキング
- 銀の深掘りおよびホワイトマーキング（3倍速再生）
製品仕様
| 型名 | FLP-G11-030-10-3/7-04 | FLP-G11-055-11-3/7-04 | FLP-G11-100-10-3/7-04 | |||||
| 出力 | 30 W | 55 W | 100 W | |||||
| 発振モード | Q-スイッチパルス | |||||||
| 偏光 | ランダム | |||||||
| 波長 | 1080 - 1095 nm | |||||||
| 繰返し周波数 | 30 - 80 kHz | 50 - 100 kHz | 100 - 200 kHz | |||||
| パルス幅 | 50 - 200 ns ＠ 30kHz | 50 - 200 ns ＠ 50kHz | 50 - 200 ns ＠ 100kHz | |||||
| パルスエネルギー | 1.0 mJ ＠ 30kHz | 1.1 mJ ＠ 50kHz | 1.0 mJ @ 100kHz | |||||
| ピークパワー | ≧ 6.5 kW（typ. 8.0kW） | ≧ 6.5 kW（typ. 7.0kW） | ||||||
| ビーム品質（M2） | ≦ 1.6 （typ. 1.3） | ≦ 1.8 （typ. 1.5） | ||||||
| ビーム径（4σ） | 3 mm / 7 mm | |||||||
| 電源インタフェース | D-sub 7W2pin | |||||||
| 制御インタフェース | D-sub 25pin （ロジック制御） / D-sub 9pin （コマンド制御） | |||||||
| 電源電圧（DC） | 24.0 ± 1.0 V | |||||||
| 最大消費電力 | 300 W (12.4 A) | 400 W (16.4 A) | 590 W (24.4 A) | |||||
| 冷却 | 空冷 | |||||||
| 動作温度 | 0 - 40 ℃ | 10 - 40 ℃ | ||||||
| レーザ出力部： 15 - 45 ℃ | ||||||||
| 動作湿度 | 30 - 85 ％ （結露なきこと） | |||||||
| ファイバケーブル長 | 4 m | |||||||
| 外形寸法 | レーザー本体 | 215 ｘ 286 ｘ 95 mm | 224 × 319 × 142 mm | |||||
| (W×D×H) | レーザ出力部 | ビーム径 3mm：40 ｘ 207 ｘ 40 mm ビーム径 7mm：40 ｘ 278 ｘ 40 mm |
||||||
| 質量 | ≦ 6.5 kg | ≦ 10.0 kg | ||||||
※お手数ですが、詳細スペックはお問い合わせからご依頼下さい。
※本製品の一部機種は、外国為替及び外国貿易法により輸出規制に該当します。
外観図
外観図は G11-030, G11-055のビーム径7mmモデル です
