用光纤激光加工

動画 - 用光纤激光加工 -

1.用光纤激光进行切割

1.用光纤激光进行切割

实现高能量密度
可高精度加工厚金属板

光纤激光的加工材料从金属到树脂,应用非常广泛。 通过卓越的光束品质使加工点缩小,从而实现高能量密度的精确切割。 而且通过实现kW级别的高输出激光,可不受金属板厚度的限制进行高精度切割,满足客户更多切割需求。

行业首次实现垂直照射 藤仓被选用的理由

切割速度和板厚的关系(输出:500 W - 6 kW)

切割速度和板厚的关系(输出: 500 W) 切割速度和板厚的关系(输出: 3 kW) 切割速度和板厚的关系(输出: 6 kW)

输出

SS400(软钢)

SUS

黄铜

500 W

4 mm

2 mm

2 mm

0.5 mm

3 kW

22 mm

10 mm

10 mm

12 mm

2 mm

6 kW

35 mm

20 mm

20 mm

17 mm

6 mm

※公开的数值显示使用藤仓制造的发振器时可以切割的最大板厚。
※即使是高反射材料的加工,也没有反射光不良的发生。
※本加工数据不作保证加工所用。
※激光的发振条件、周边光学系・设备的最优化可以提高加工性能。

2.用光纤激光进行焊接

ファイバレーザによる溶接

提供颠覆以往常识的卓越焊接品质

光纤激光颠覆了以往的焊接常识。
激光的连续发振实现了顺畅的焊接。 而且卓越的光束品质使集光尺寸变小,实现高辉度光束的照射,减少加工材料的变形。 光纤激光提供了以往没有的高焊接品质。 1台即可实现各种焊接,缩减焊接工程,通过高输出显著提高焊接速度,大幅度改善生产性。 成本方面来说,光纤激光比以往的激光电气转换效率高,不需要维护,因此运行成本得到大幅度降低。

行业首次实现垂直照射 藤仓被选用的理由

焊接速度和熔深的关系(输出:500W - 6kW)

焊接速度和熔深的关系(输出: 500 W) 焊接速度和熔深的关系(输出: 3 kW) 焊接速度和熔深的关系(输出: 6 kW)

输出

SS400(软钢)

SUS

500 W

2.6 mm

2.6 mm

1.5 mm

0.8 mm

3 kW

7 mm

6 mm

6 mm

3 mm

6 kW

9 mm

10 mm

10 mm

6 mm

※公开的数值显示使用藤仓制造的发振器时可以切割的最大板厚。
※即使是高反射材料的加工,也没有反射光不良的发生。
※本加工数据不作保证加工所用。
※激光的发振条件、周边光学系・设备的最优化可以提高加工性能。

3.用光纤激光进行树脂熔接

ファイバレーザによる樹脂溶着 ファイバレーザによる樹脂溶着

对电子机器的防水或汽车的轻量化作出贡献

使用激光进行树脂熔接是指发射激光使对象物的界面发热,从而进行熔接的加工方法。 激光树脂熔接对激光的透过材和激光的吸收材进行组合使用,
可以实现高速且高气密性的结合,以及用既有的加工方法难以实现的熔接。

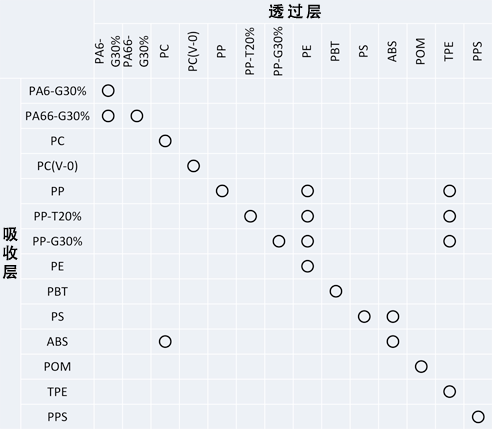

树脂材料的激光熔接适用表
树脂材料的激光熔接适用表 显示代表性的树脂材料的激光熔接适用性。2016年11月 本公司调查

4.用光纤激光进行表面处理

4.用光纤激光进行表面处理

实现不受材料限制的创新打标

用光纤激光可以在金属、非金属、陶瓷、塑料、玻璃、半导体材料等各种对象物上进行永久性刻印或打字。 而且因为光纤激光可以进行精细加工,即使微小的面积也可以顺利打标。 即使在无法直接接触的医疗行业或食品行业,光纤激光也作为非接触打标方法被使用。 和以往的激光相比,光纤激光可以自由选择脉冲宽度、脉冲反复频率数、激光输出、加工速度,因此可以选择最适合打标对象物的加工条件。 光纤激光打标不使用溶剂和颜料,非常环保。
